佈線實錄--上海篇

想知道Nico結構化佈線影響力有多少了,這次小弟服務公司的上海分公司便是採用了,為了貫徹教主理念,在這裡不分語音跟數據,一律採用結構化佈線。
這次來上海呆一個月最大用途(可利用價值)就是為了我祖國偉大的上海同胞打造新的辦公環境,建立現代化數碼公司(數碼= digital = 數位;在祖國很多跟台灣名詞不一樣,文中將會大量出現)在NicoZman)敦敦教誨之下,當然要用結構化佈線啦。
就如同大家總所皆知的,大陸什麼都有,就是沒有正牌的貨,所以一開始就跟廠商說好,所有材料都會送回台灣公證驗貨。有名牌情結的我當然選用幾個明牌,avaya(聽說現再已經被併購改成CommScopec或是SYSTIMAX)、AMP、還有Nico一直情有獨鍾的Panduit。但是出現一個有趣現象,找來幾家廠商不是報CommScopec就是Panduit但是就沒人報AMP,知道為什麼嗎,我也很納悶,經過壹週刊退役記者打聽結果,原來是AMP已經到了真假難辨,所以廠商不願意冒險,避免受到我毀滅性求償。
經過一番廝殺當然是報Panduit廠商受我青睬啦。全部底定後就等網路地板;說到網路地板,這次選用的網路地板有些特別,形狀是50*50公分固定大塊地板,中間十公分的可活動式蓋板。

網路線可以走中間走道,維修很便。施工式詳見他們網頁
現場大致狀況

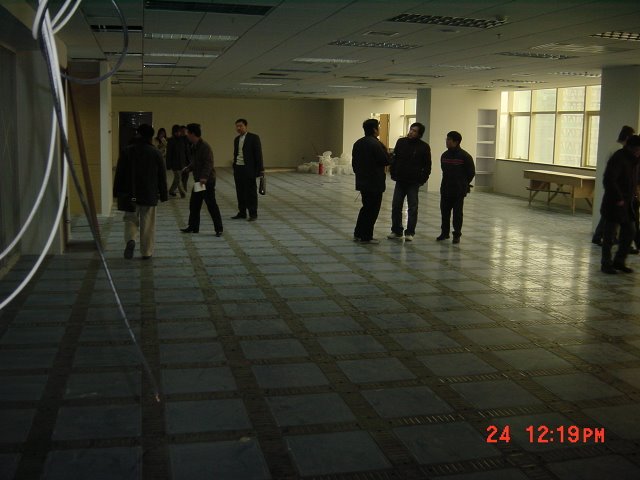

北面


南面




所以網路線是鋪設要等網路地板鋪設好開始,由於公司有時間壓力,所以我們沒等網路地板全部鋪完,就開始鋪網路線了。

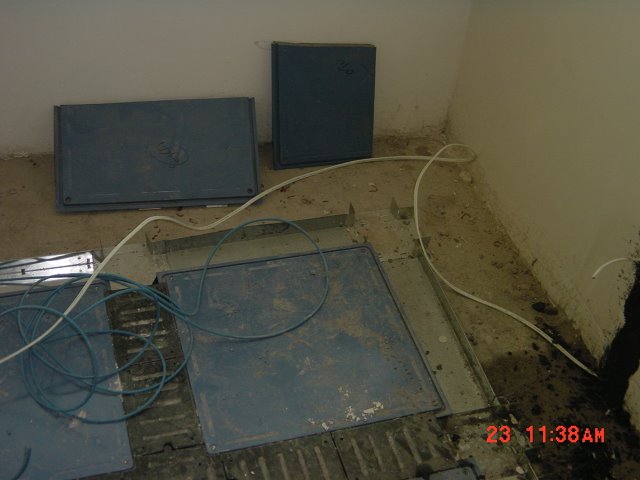

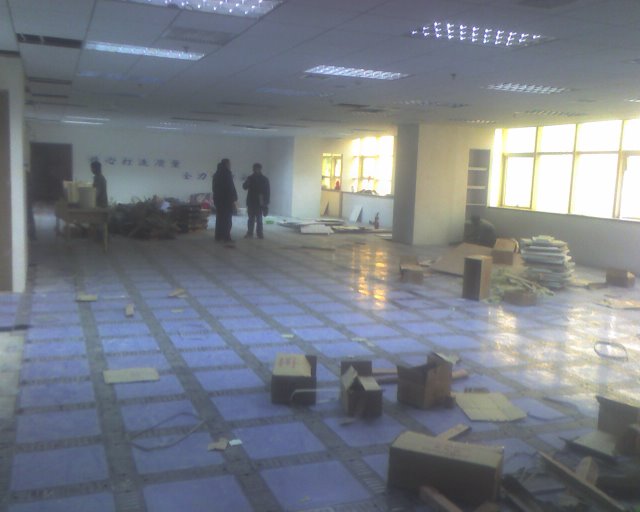

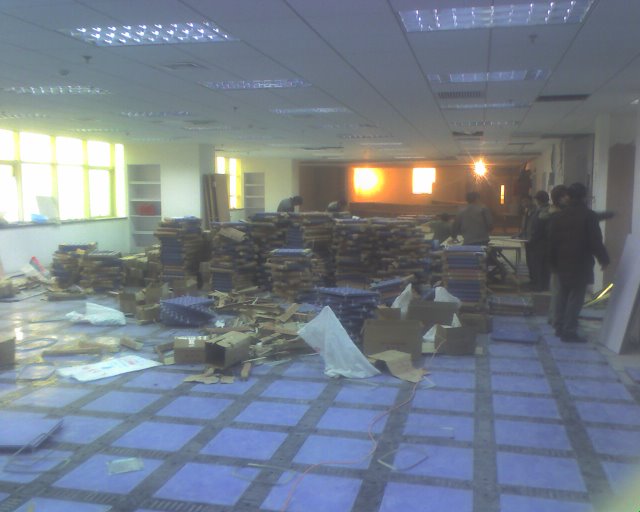

網路地板同時施工



由於新辦公司網路地昄近1000公尺,所以當網路地板鋪了約五百平公尺左右,網路線就開始拉了。
喝喝,怎麼沒拉網路線的照片呢,這是因為白天鋪網路地板,網路拉線是利用晚上拉的,這幾天上海市都是零度,負一度,所以怎麼可能有拉線的施工照片呢,哈哈。
不過還是放幾張照片給大家看看。

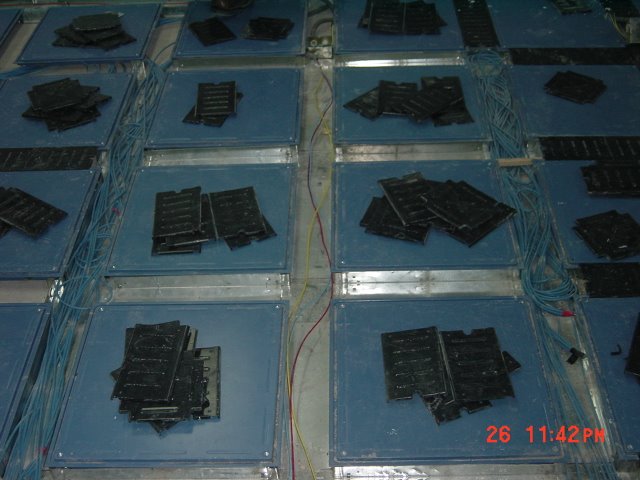

網路線鋪設



機房部份高架地板上

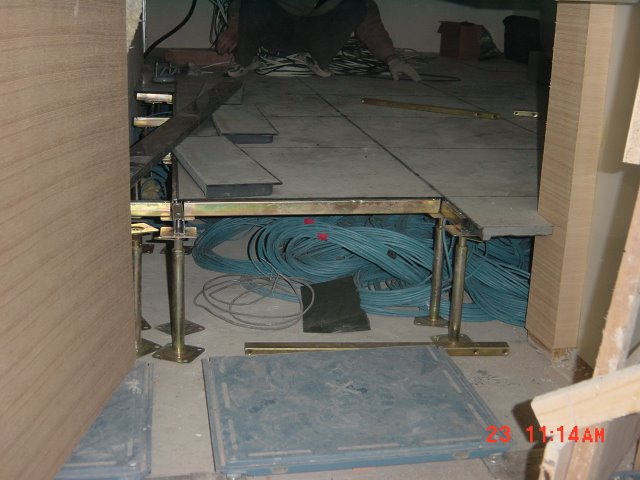

機房部份高架地板下


雖然看不到佈線,也看看殘骸;我們用了一個小小房間放線材

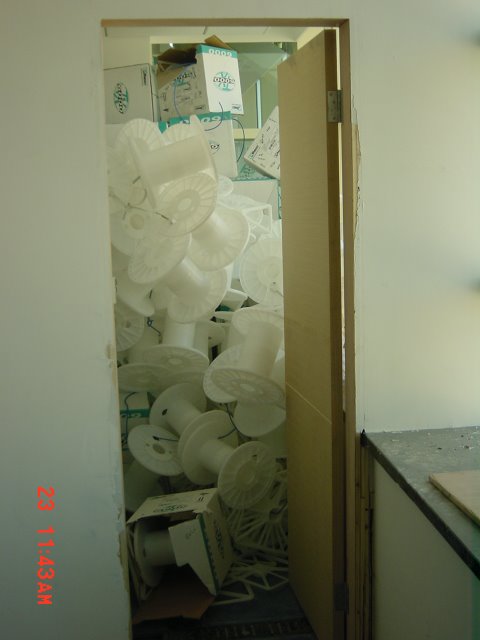

網路線箱子

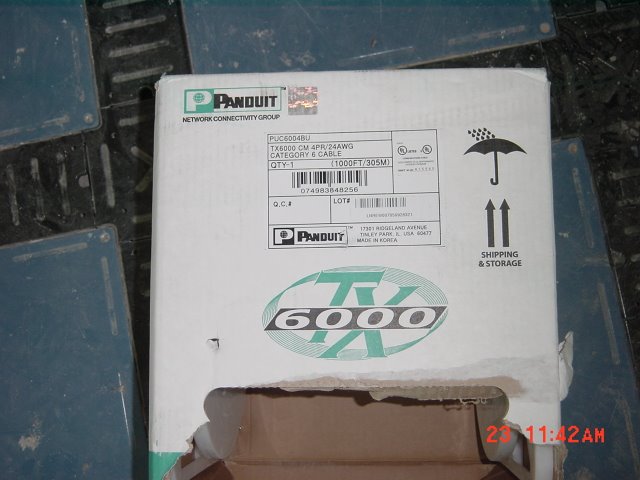

紙箱上標籤

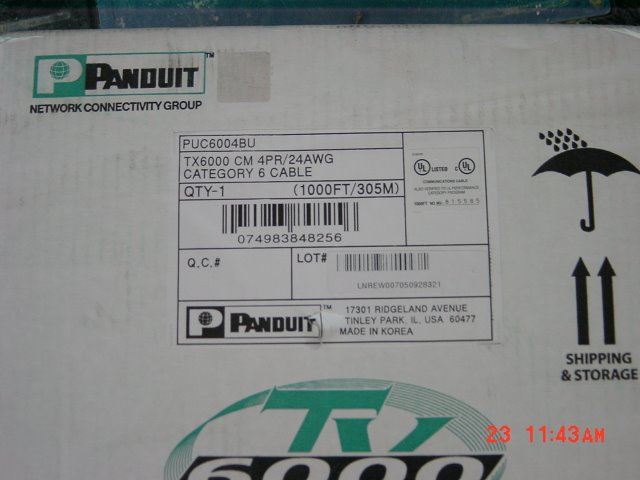

看到沒有,泛達也,Panduit耶,看我多愛慕虛榮啊


12/24~12/26
拉線完成,再來就是資訊盒跟機房機架部份的工程
由於座位的資訊盒要等地毯鋪了才能施作,所以我們就挖孔
看到我們為了省錢多麼土法煉鋼吧

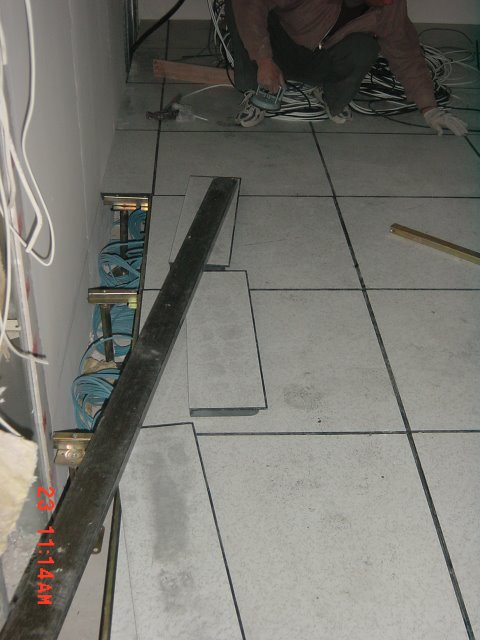

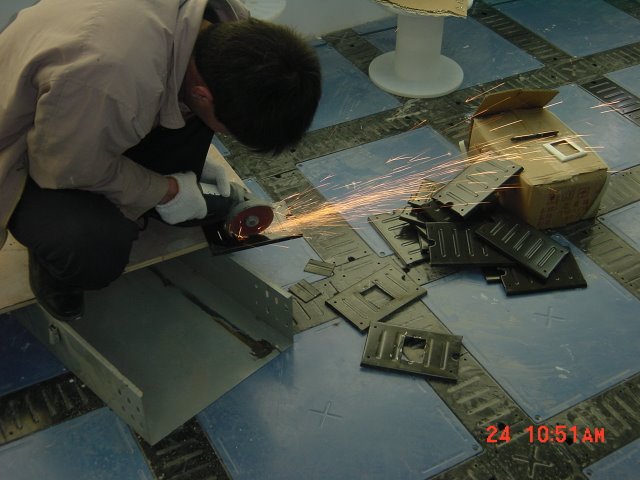

民工挖洞






上海的IT同事跟廠商正在畫實際開孔位




機房部份不能閑著,立開放式機架


(我們新辦公室南區面對上海著名地標,外灘,不過只能看到5%的景,絕大部分被前面大樓擋住了。)

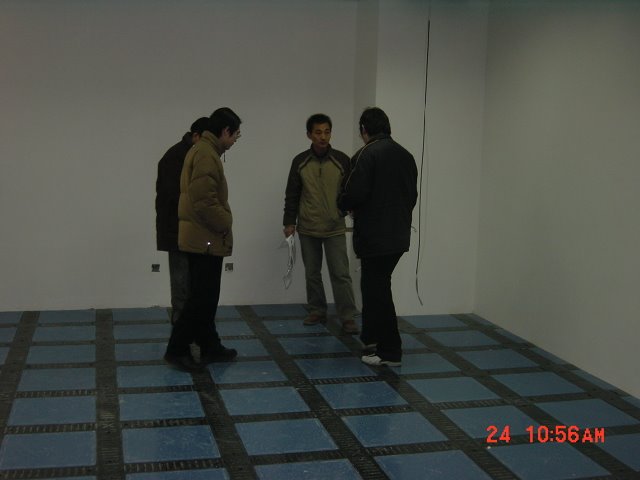

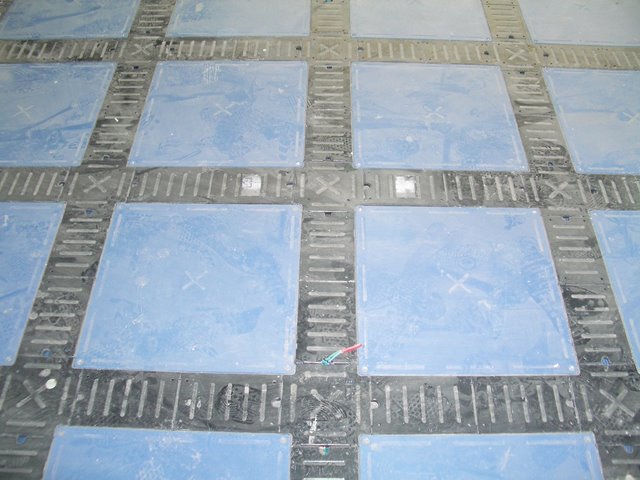

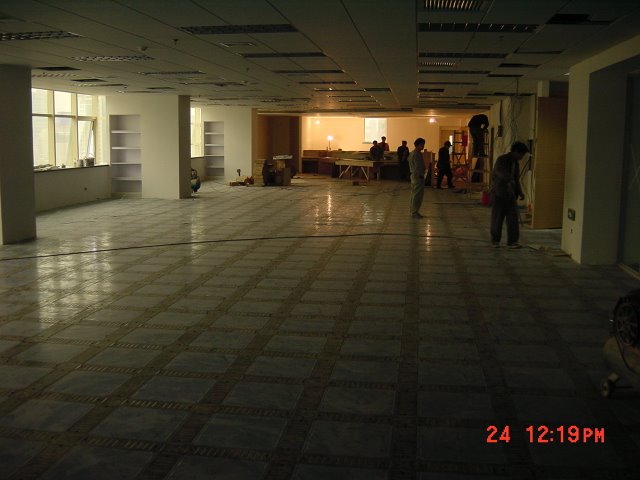

南區網路地板完工圖

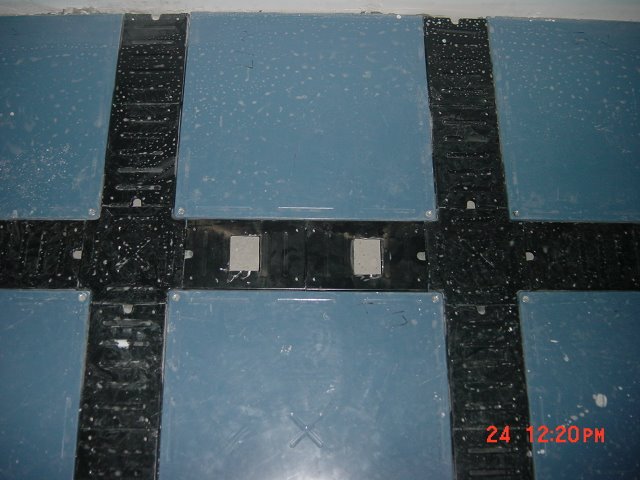

北區網路地板完工圖



開孔完放置定位


這裡一般電源稱之為強電,網路稱之弱電。本次工程,強弱分開不同線槽

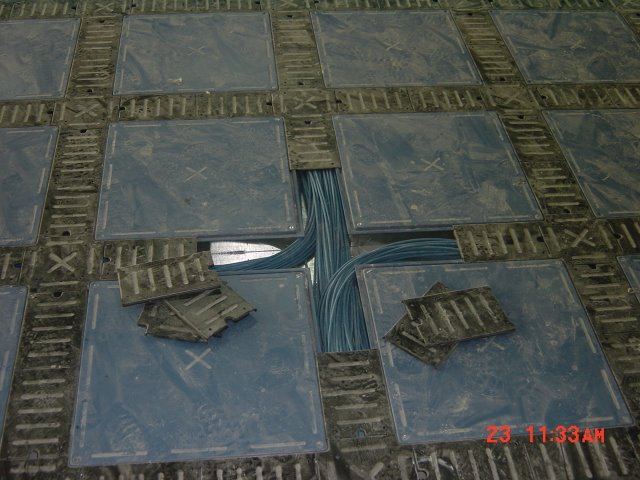

途中中間蓋板掀該的為強電,而兩側為網路弱電

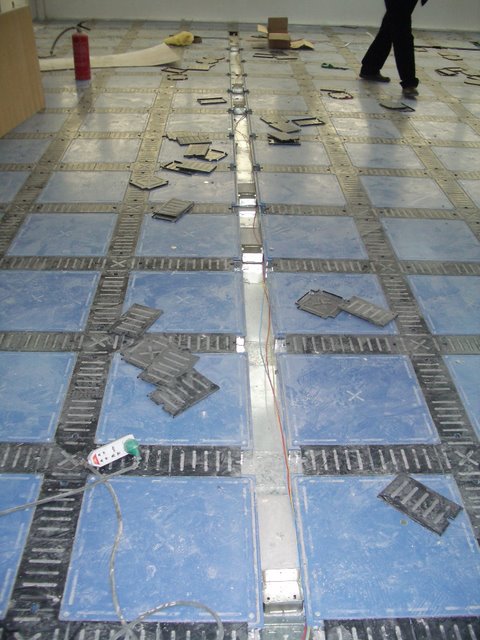

強電線槽

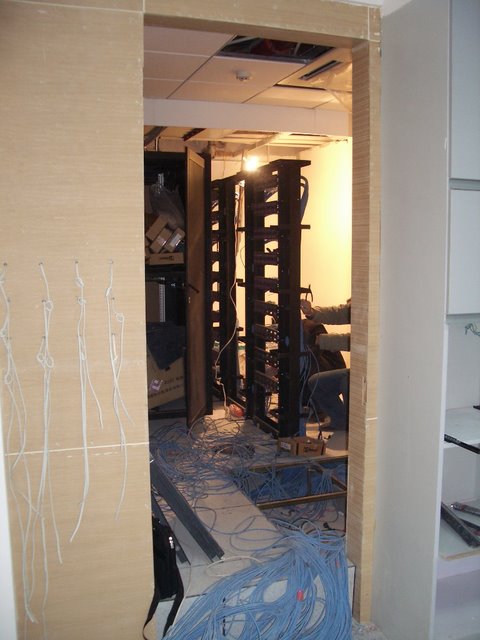

機房理線,上架

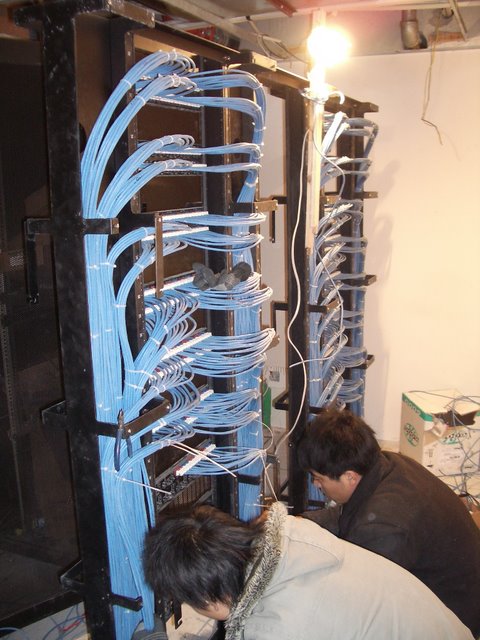

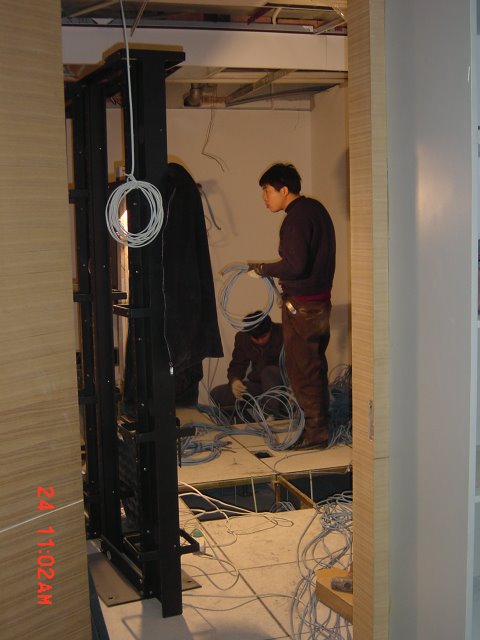

機房理線架施工




理線架正面




理線架背面

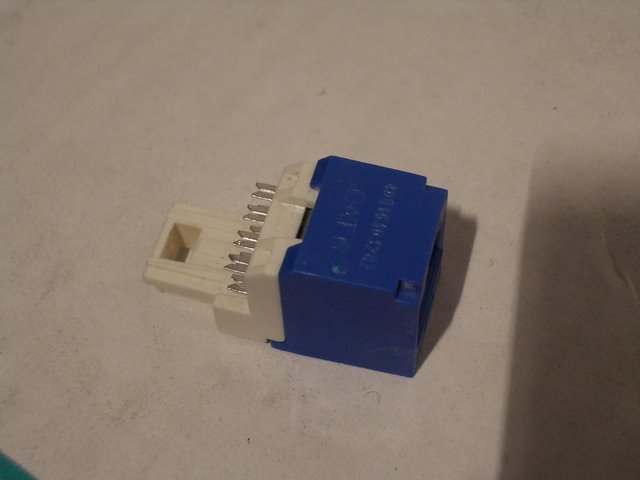

JACK-I




JACK-II,我只知道這是jack但是前後是不是有個別稱呼要問zman

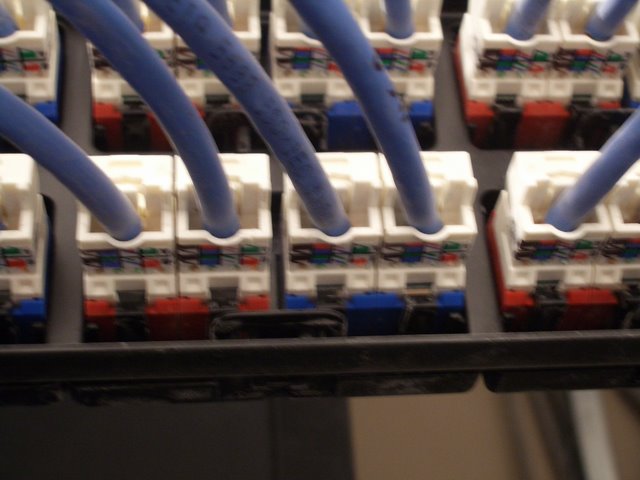

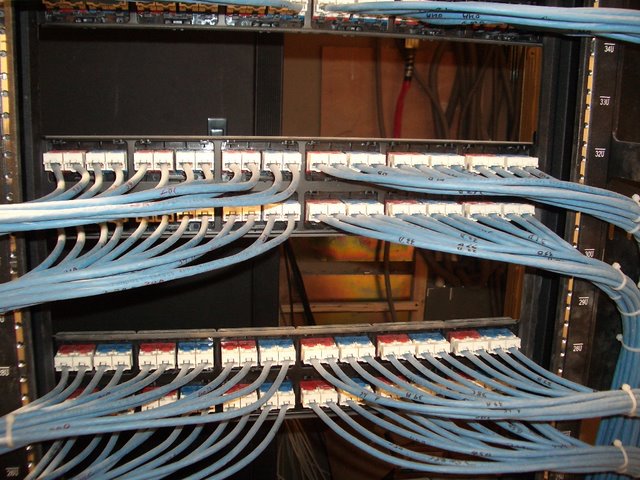

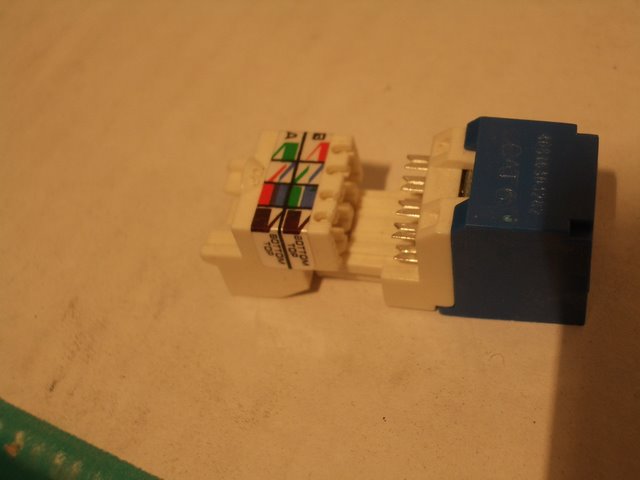

JACK崁入Patch Panel



切割後蓋板復原

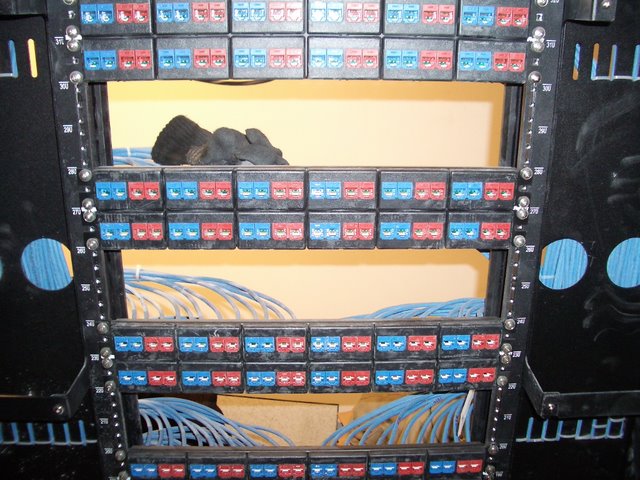

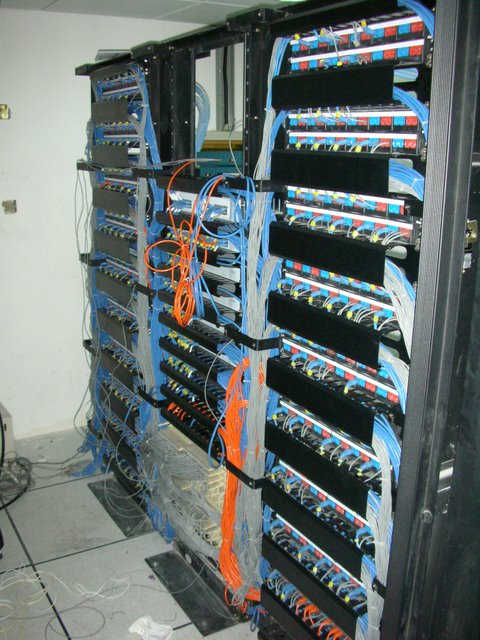

機房機架部份完工





清楚看到強弱電分屬不同槽
之前有介紹這次施工強弱店分屬不同槽,特別再拍一張,更清楚



完整照片萬達上海網路佈線
